I. سیستم آب چیست؟
سیستم آب، یعنی تهویه مطبوع از آب به عنوان مبرد استفاده می کند. سیستم آب بزرگتر از سیستم فلوئور سنتی است و به طور کلی در ساختمان های بزرگ استفاده می شود. در عین حال، نرخ باز شدن بالای 90 درصد برای صرفه جویی در انرژی است. برندهای آمریکایی سهم عمده ای از بازار را به ویژه در بازار تجاری به خود اختصاص داده اند.

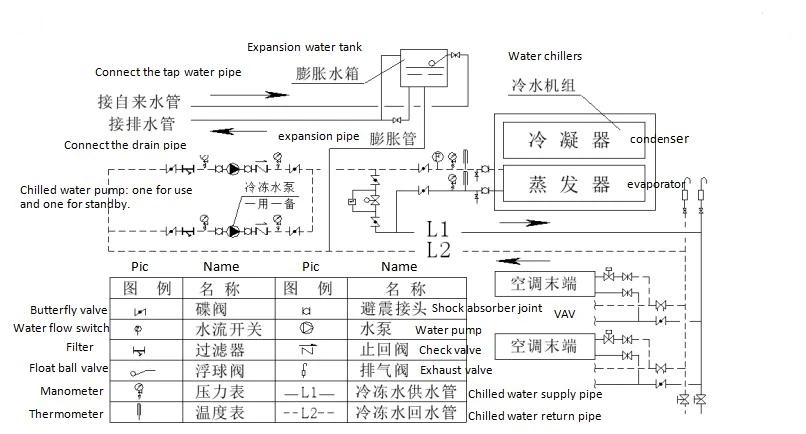

بار داخلی سیستم آب همگی توسط واحدهای آب سرد و گرم تحمل می شود و واحدهای فن کویل در هر اتاق از طریق خطوط لوله به واحدهای آب سرد و گرم متصل می شوند و از آب سرد و گرم ارائه شده برای سرمایش و خنک کننده استفاده می شود. گرمایش
واحدهای تهویه مطبوع معمولی عمدتاً از سیستم گردش آب سرد، سیستم گردش آب خنک کننده و موتور اصلی تشکیل شده اند:
1.سیستم گردش آب سرد
این قسمت از پمپ تبرید، فن داخلی و خط لوله آب سرد تشکیل شده است. آب سرد با دمای پایین که از اواپراتور اصلی خارج می شود توسط پمپ آب سرد تحت فشار قرار می گیرد و به خط لوله آب سرد (آب خروجی) فرستاده می شود که برای تبادل حرارت وارد اتاق می شود. آب گرمای اتاق را می گیرد و در نهایت به اواپراتور اصلی (آب برگشتی) باز می گردد. فن های داخلی برای دمیدن هوا از طریق لوله های آب سرد، کاهش دمای هوا و تسریع تبادل حرارت داخلی استفاده می شود.

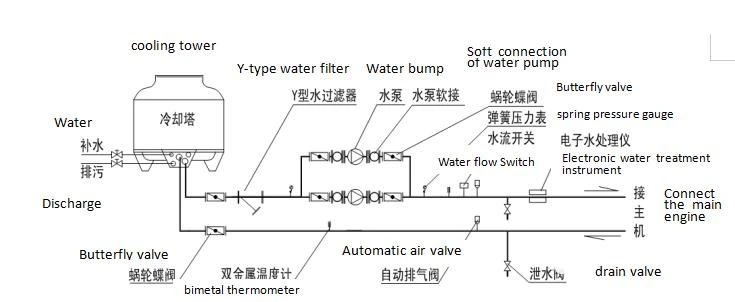

2. قسمت گردش آب خنک کننده
این قسمت از پمپ خنک کننده، خط لوله آب خنک کننده، برج آب خنک کننده و ... تشکیل شده است. سیستم گردش آب سردخانه در هنگام تبادل گرمای داخل، انرژی گرمایی زیادی را از داخل خواهد گرفت. انرژی گرمایی از طریق مبرد در موتور اصلی به آب خنک کننده منتقل می شود تا دمای آب خنک کننده افزایش یابد. پمپ خنک کننده آب خنک کننده گرم شده را به داخل برج خنک کننده (آب خروجی) برای تبادل گرما با جو فشار می دهد و پس از کاهش دما آن را به کندانسور میزبان (آب برگشتی) می فرستد.
3.موتور اصلی
موتور اصلی از کمپرسور، اواپراتور، کندانسور و مبرد (خنک کننده) تشکیل شده است.
II.ترکیب سیستم آب

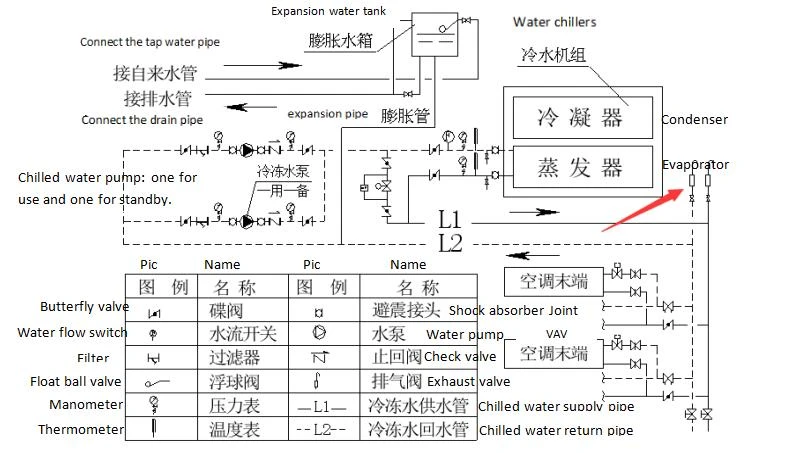

دریچه رهاسازی هوا: هوا در گردش آب متمرکز یا به طور خودکار در یک موقعیت محلی تخلیه می شود. این یک شیر ضروری در سیستم تهویه مطبوع است. به طور کلی در بالاترین نقطه و بالاترین نقطه محلی سیستم آبراه بسته نصب می شود.

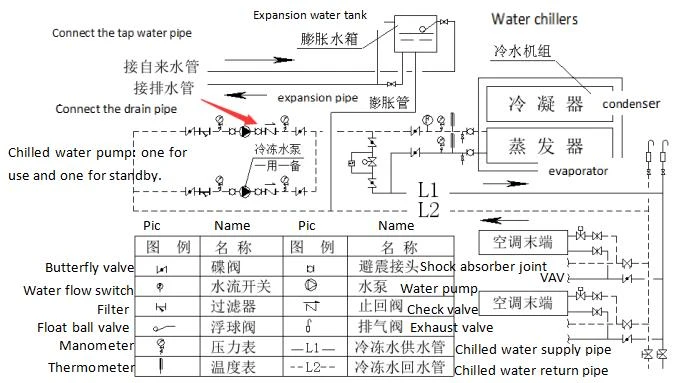

دریچه چک: عمدتاً برای جلوگیری از جریان برگشتی محیط استفاده می شود. عمدتاً در قسمت خروجی پمپ آب نصب می شود.

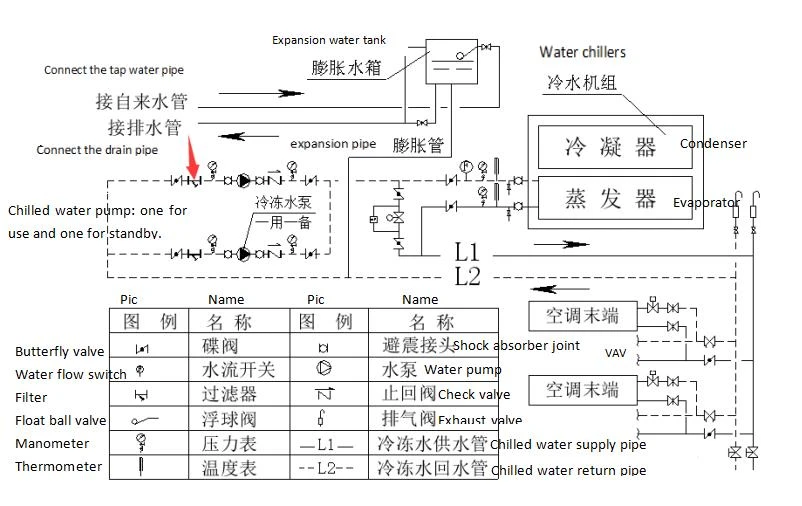

فیلتر: در حین نصب سیستم تهویه مطبوع، مقداری کثیفی مانند گل و لای و ماسه از لوله آب به پایین سرازیر می شود و در طول کارکرد طولانی مدت سیستم آب به طور مداوم مقداری کثیفی مانند زنگ زدگی تولید می شود. به منظور جلوگیری از آلودگی لوله های انتقال حرارت تجهیزات تهویه مطبوع و انسداد موضعی سیستم، لازم است دستگاه های تصفیه کیفیت آب در ورودی آب تجهیزات مهم مانند منبع حرارتی چیلرهای آب راه اندازی شود.

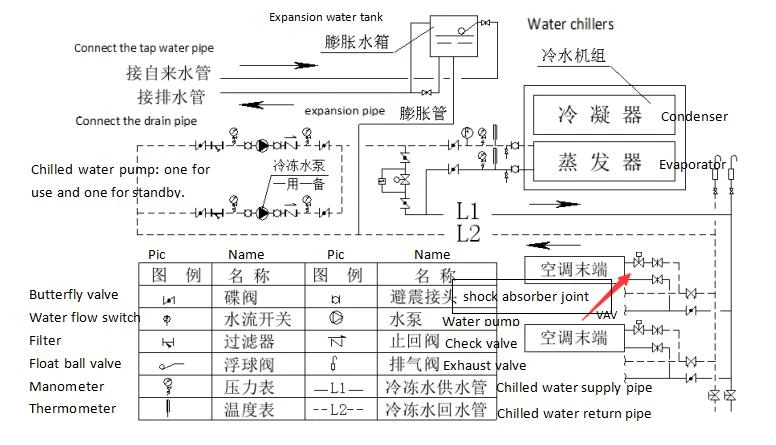

شیر دو طرفه یا شیر سه طرفه با کنترل دما: دما بر اساس بار کنترل می شود. اگر دمای اتاق در تابستان کمتر از مقدار تنظیم شده باشد، می توان با تنظیم یا خاموش کردن شیر برق، مقدار آب را تنظیم کرد. علاوه بر این، شیر برقی با منبع تغذیه فن واحد فن کویل در هم قفل شده است. هنگامی که فن کویل استفاده نمی کند، دریچه برق بسته می شود تا تامین آب قطع شود.
مخزن انبساط آب: ابتدا حجم آب افزایش یافته را به دلیل افزایش حجم گرمایش آب جمع آوری می کند تا از آسیب دیدن سیستم جلوگیری کند. علاوه بر این، نقش فشار ثابت را نیز ایفا می کند. اتصالات مخازن انبساط نقاط فشار ثابت هستند. بنابراین، مخازن انبساط متصل به موقعیت های مختلف در سیستم می توانند توزیع فشار در سیستم آب را تغییر دهند که برای تجزیه و تحلیل توزیع فشار در سیستم آب ساختمان های بلند بسیار مهم است.

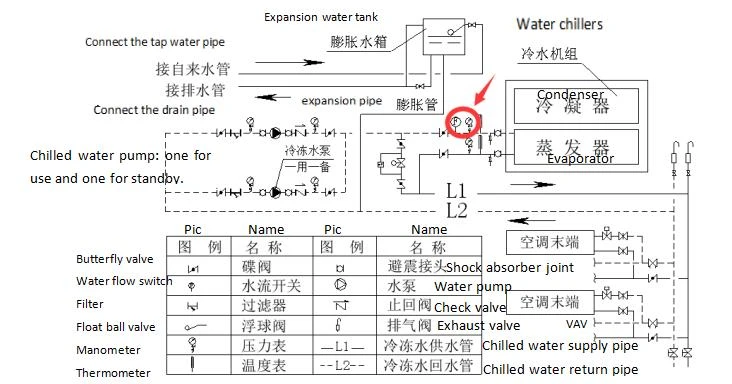

ابزارآلات آب: برای سهولت رفع اشکال و مدیریت عملکرد سیستم تهویه مطبوع، برخی از ابزارهای لازم در سیستم آب مورد نیاز است، از جمله ورودی و خروجی تجهیزات اصلی. به طور کلی دستگاه های اندازه گیری فشار برای اطلاع از توزیع فشار در سیستم آب و مقاومت تجهیزات مورد نیاز هستند. و همچنین مکان هایی که دمای آب تغییر می کند. دستگاه های اندازه گیری دما باید مانند ورودی و خروجی تجهیزات منبع سرما و گرما تنظیم شوند.

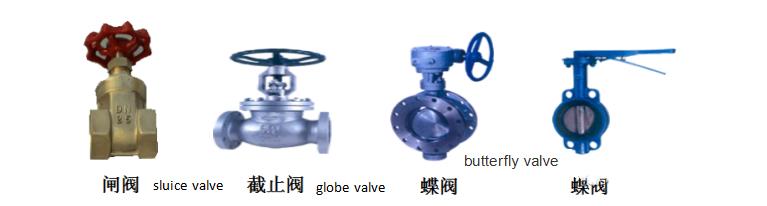

شیرهای سیستم آب: شیرهای تنظیم شده در سیستم آب به طور کلی دو وظیفه دارند: یکی تنظیم مقدار آب در شبکه لوله. ثانیاً نقش خاموش کننده مانند تغییر منابع سرما و گرما در فصول مختلف را ایفا می کند و یا در هنگام تعمیرات اساسی تجهیزات با شیر خاموش می شود.
